AMF Elemento de fixação pull-down No.6489 14-60 375709
Sku: T-296575
Artigo descontinuado
Product variants
| Sku: | Nome: | SKU do fabricante: | ||
|---|---|---|---|---|
|

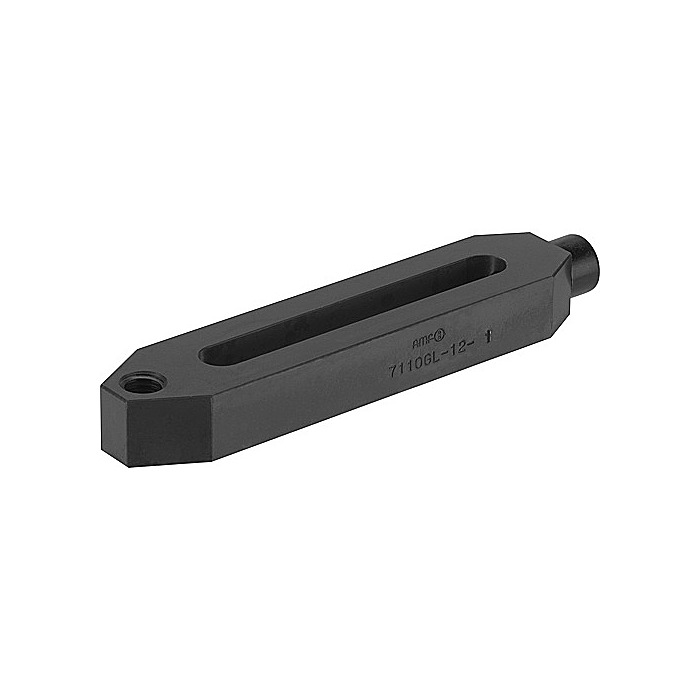

T-295730 | Grampos retos tamanho 7110GLX. 12-1 | 73551 | |
|
T-295731 | Grampos retos tamanho 7110GLX. 16-1 | 73577 | |
|
T-295732 | Grampos retos tamanho 7110GLX. 20-1 | 73585 |
donePeso (g): 2250g
doneC (mm): 10,5
doneC (mm): 10,5
doneD [mm]: 80
doned1 (mm): 100
doned1 (mm): 100
AMF - ANDREAS MAIER GmbH & Co. KG elemento de fixação suspenso No.6489 14-60 375709
Dados do produto
Fabricante:
AMF - Andreas Maier GmbH & Co.KG Schloss- u. Werkzeugfabrik
Estado:
Novo
Sku:
T-296575
SKU do fabricante:
375709
GTIN Code (EAN):
4020772375706
Peso:
2,25 Kg
Todas as informações relativas a produtos de AMF - Andreas Maier GmbH & Co.KG Schloss- u. Werkzeugfabrik. Modificações técnicas e ópticas do fabricante e erros reservados.
Esta página foi traduzida à máquina, a versão original em alemão pode ser encontrada here, por favor note também o Aviso de isenção de responsabilidade de tradução.
Descrição do produto
Elemento de fixação mecânico pull-down, aço temperado descentralizado, nitretado a plasma.
- Aplicação:
- Utilizado em peças com furos existentes ou perfurados posteriormente.
- Após os segmentos de fixação encaixarem nos furos, a usinagem segura em 5 lados é possível sem problemas.
- Uma chave sextavada nº 916Q (SW 10) deve ser usada para operar o elemento.
- A borda de fixação existente é usada para fixar o elemento de fixação pull-down à mesa da máquina.
- Para posicionamento em um dispositivo, existem dois furos de posicionamento na parte inferior (pino ISO 8734 - 8 mm).
Nota:
- Ao fixar peças endurecidas ou peças feitas de GG / GGG, consulte nós.
- A força radial deve ser levada em consideração!
- A força lateral ao colocar a peça não deve exceder o valor da força lateral na tabela.
- As garras de fixação para tornos de máquina (nº 6325 nº de pedido: 74682, 373878) podem ser usadas para fixá-lo na mesa da máquina.
Vantagem:
- Todos os componentes são nitretados a plasma e, portanto, possuem muito boa resistência ao desgaste e resistência à corrosão.
- Os segmentos de fixação de duas partes possuem dentes na parte externa.
- Utilização flexível graças ao fácil manuseio e fixação na mesa da máquina.
Sob consulta:
Outros tamanhos, bem como versões especiais sem pull-down e como elementos de suporte.
Informação adicional
Peso (g):
2250g
C (mm):
10,5
D [mm]:
80
d1 (mm):
100
d2 (mm):
13,6
K (mm):
13,9-14,8mm
Força de tração vertical (kN):
5kN
Momento de aperto Md (Nm):
18Nm
Compensação da página por trava (mm):
±0,25mm
Espessura da borda de estiramento em liga de alumínio mín. (mm):
10mm
Força de deslizamento horizontal (kN):
3,0kN
Força radial Manga de aperto (kN):
27kN
Course de abertura (mm):
1,5mm
Diâmetro do pistão (mm):
22mm
Força lateral não tensionada (N):
160N
