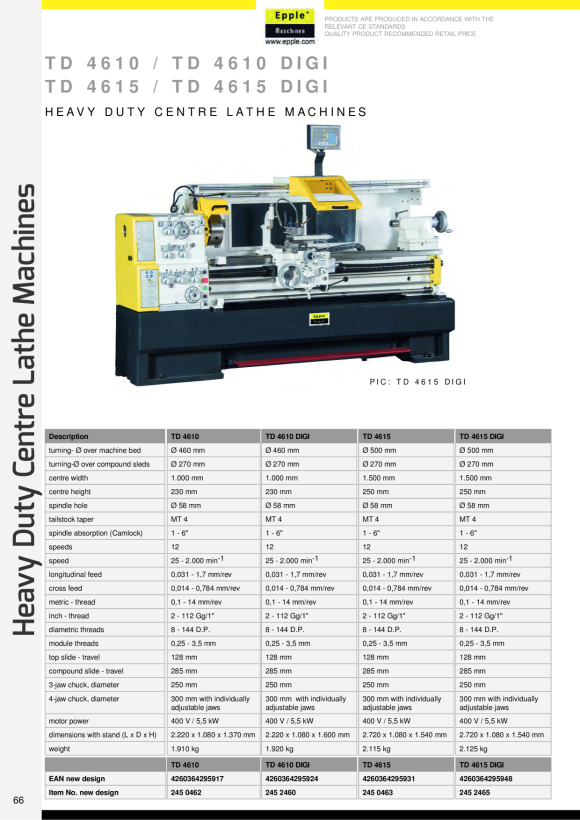

Epple TU 4615 - Leit- und Zugspindeldrehmaschine 245 0463
Dane produktu
Opis produktu

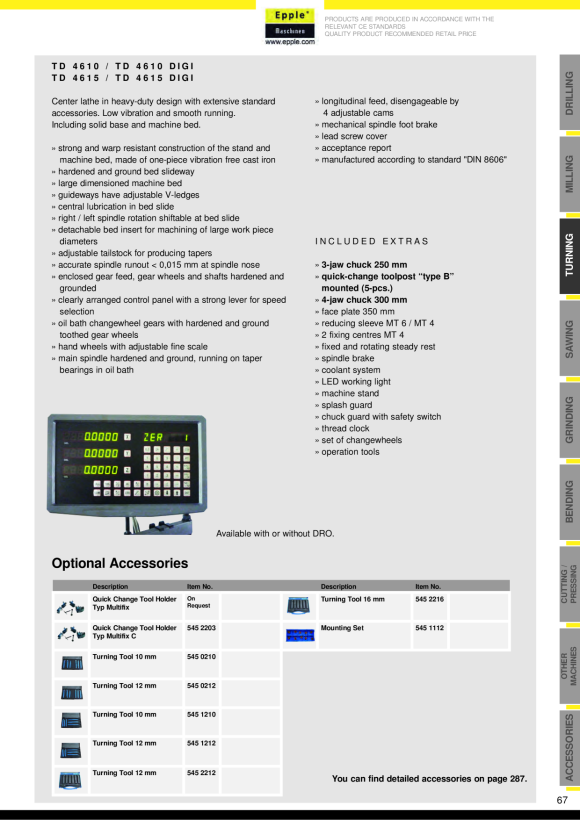

Leit- und Zugspindeldrehmaschine in schwerer Ausführung mit umfangreicher Serienausstattung. Vibrationsarm und laufruhig. Inklusive massivem Unterbau und Maschinenbett.
» Starke und verwindungssteife Konstruktion des Maschinenunterbaus und -bettes, die aus einem Stück aus schwingungsabsorbierendem Grauguss gegossen ist.
» Gehärtete und geschliffene Bettführungsbahnen
» Großzügig dimensioniertes Maschinenbett
» Alle Führungen sind mit nachstellbaren Keilleisten versehen
» Zentralschmierung im Bettschlitten
» Rechts- / Linkslauf am Bettschlitten schaltbar
» Herausnehmbare Bettbrücke für das Bearbeiten von großen Werkstücken
» Verstellbarer Reitstock für das Drehen von Kegeln
» Garantierte Rundlaufgenauigkeit < 0,015 mm in der Spindelnase gemessen
» Geschlossenes Vorschubgetriebe, Zahnräder und Wellen sind gehärtet und geschliffen
» Übersichtliches Bedienelement mit massiven Wahlhebeln zum Wählen der Geschwindigkeiten
» Ölbad-Wechselradgetriebe mit gehärteten und geschliffenen Getriebezahnrädern
» Handräder mit einstellbarer Feinskalierung
» Hauptspindel gehärtet und geschliffen und im Ölbad laufend, sowie Kegelrollenlager geführt
» Längsvorschub, abschaltbar mittels 4 verstellbaren Schaltnocken
» Mechanische Fuß-Spindelbremse
» Leitspindelabdeckung
» Abnahmeprotokoll
» Gefertigt nach DIN 8606 Werkzeugmachergenauigkeit
Technische Daten
| Spitzenweite | 1.500 mm |
| Spitzenhöhe | 230 mm |
| Drehdurchmesser ohne Brücke | 690 mm |
| Drehdurchmesser über Support | 285 mm |
| Spindelbohrung | 58 mm |
| Reitstock | MK 4 |
| Spindelaufnahme (Camlock) | 1 - 6" |
| Geschwindigkeiten | 12 |
| Drehzahlen | 25 - 2.000 min-1 |
| Vorschübe (längs) | 0,031 - 1,7 mm/U |
| Vorschübe (quer) | 0,014 - 0,784 mm/U |
| Gewinde (metrisch) | 0,1 - 14 mm |
| Gewinde (Zoll) | 2 - 112 Gg/1" |
| Gewinde (diametral) | 8 - 144 D.P. |
| Gewinde (Modul) | 0,25 - 3,5 mm |
| Verfahrweg - Oberschlitten | 128 mm |
| Verfahrweg - Planschlitten | 285 mm |
| Dreibackenfutter, Durchmesser | 250 mm |
| Vierbackenfutter, Durchmesser | 300 mm mit einstellbaren Backen |
| Motorleistung | 400 V /5,5 kW |
| Abmessungen | 2.720 x 1.080 x 1.370 mm |
| Gewicht | 2.070 kg |
| EAN | 4260364295931 |
