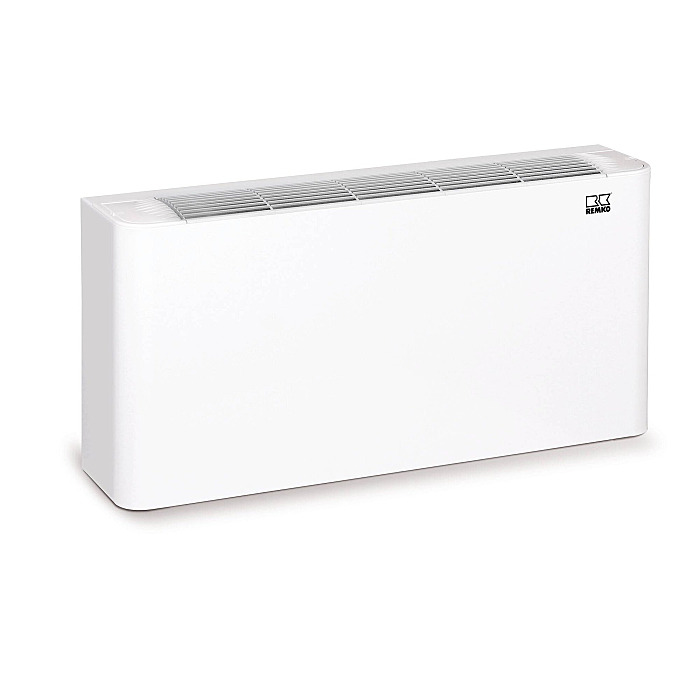

Remko WP KWK 220-4R, versatile nell’utilizzo 1663220

Unità a cassettoni per acqua calda/fredda da montare a parete o a soffitto in un sistema a due tubi con scambiatore di calore di grandi dimensioni per basse temperature medie.

Coperchio dell’unità facilmente rimovibile in lamiera d’acciaio zincata con verniciatura di base bianca e rivestimento in poliestere, simile a RAL 9016. Ingresso dell’aria verticale sul lato inferiore dell’unità con filtro dell’aria grande e rigenerabile. Uscita dell’aria verticale (montaggio a parete) o orizzontale (montaggio a soffitto) tramite un’elegante griglia di uscita in plastica bianca con pannello di controllo laterale per il controllo opzionale della temperatura ambiente (accessorio). Un ventilatore centrifugo estremamente fluido e silenzioso con motore a tre velocità regolabile e protetto termicamente, bilanciato staticamente e dinamicamente. Adattamento ottimale alle esigenze grazie ai 3 livelli di velocità variabile. Riscaldatore o raffreddatore d’aria come scambiatore di calore a quattro tubi in Cu/Al, realizzato con tubi di rame trafilati senza saldatura e alette di alluminio sagomate per acqua calda o fredda o miscela di acqua e glicole fino a un massimo di 80°C. Tenuta testata in fabbrica. Connessioni in ottone in design imperiale con valvole di sfiato e scarico fornite in fabbrica sul lato sinistro dell’apparecchio. A seconda della variante di installazione, il lato di connessione della batteria e quello della condensa possono essere sostituiti. Vaschetta di raccolta condensa isolata in lamiera d’acciaio per l’installazione verticale e un’altra per quella orizzontale. Il dispositivo può essere azionato tramite un controllo della temperatura ambiente interno o esterno. Quando la temperatura ambiente viene raggiunta, le ventole si spengono.

Il flusso del volume medio può essere controllato anche da una valvola a 3 vie opzionale presente nell’unità.

Accessori disponibili:
Pompa di condensazione, termoregolatore per il montaggio a parete, termoregolatore per il montaggio all’interno dell’unità, relè di commutazione per 4 unità, gruppo valvola a due tubi, piedini, base di ingresso dell’aria, modulo di segnalazione guasti

Le unità sono conformi alle normative UE in materia e sono dotate di marchio CE in conformità alle direttive applicabili.

Dati tecnici sulle prestazioni:
Denominazione del tipoREMKO KWK 220-4R
Capacità di riscaldamento nominale 35/30 per stadio 2) [kW]1,51/1,18/0,78
Capacità di riscaldamento nominale 40/35 per stadio 2) [kW]2,17/1,69/1,11
Capacità di riscaldamento nominale 45/40 per stadio 2) [kW]2,83/2,19/1,44
Capacità di raffreddamento nominale, sensibile per stadio 1) [kW]2,26/1,16/1, 17
Capacità frigorifera nominale, totale per stadio 1) [kW]3,19/2,52/1,71
Campo di lavoro, unità interna [°C]da +15 a +35
Portata d’aria, per stadio [m³/h]199/313/416
Livello di pressione acustica, per stadio 3) [dB(A)]25/36/43
Tensione di alimentazione [V/~/Hz]230/1/50
Classe di protezioneIP X0
Consumo elettrico riscaldamento 2) [kW]2,83/2,19/1,44 Potenza nominale assorbita riscaldamento 2) [kW]0,05
Potenza elettrica assorbita raffreddamento 1) [A]0,22
Mezzo operativo acqua o
massimo 35% etilene/glicole propilenico
Pressione operativa, massimo mezzo [kPa Medio [kPa]600
Flusso volumetrico nominale, riscaldamento medio 2) [m³/h]0,49
Flusso volumetrico nominale, raffreddamento medio 1) [m³/h]0,45
Perdite di carico nominali, raffreddamento interno 1) [kPa]24,9
Perdite di carico nominali, riscaldamento interno 2) [kPa]18, 4
Collegamenti medi1/2”
Capacità media [L]1,2
Collegamento condensa [mm]19
Dimensioni (H/W/D) [mm]478/809/219
Peso [kg]18,2


1) Ingresso aria TK 27°C / FK 19°C, temperature medie 7/12 °C, concentrazione di glicole 0%, portata massima di volume d’aria2) Ingresso aria TK 27°C / FK 19°C, temperature medie 7/12 °C, portata massima di volume d’aria portata d’aria
2) Ingresso aria 20°C, concentrazione di glicole 0%, portata d’aria massima
3) Distanza 1,5 m in una stanza di 100m² con un tempo di riverbero di 0,3s, fattore direzionale 4
