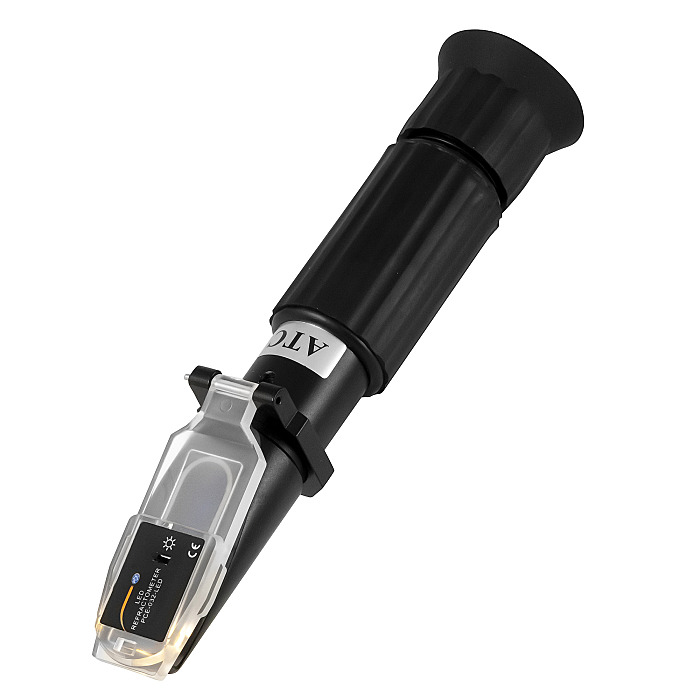

PCE Réfractomètre Brix avec éclairage LED PCE-032-LED

Les réfractomètres sont des instruments optiques qui permettent d’étudier le comportement de la lumière lors du passage d’un milieu à un autre. Il est donc très important que le prisme et le couvercle du prisme soient maintenus propres, secs et sans rayures. Comme presque tous les réfractomètres manuels analogiques, ce réfractomètre Brix avec éclairage fonctionne selon le principe de la lumière transmise et convient à l’examen des liquides transparents. Les réfractomètres Brix analogiques fonctionnent généralement avec la lumière ambiante qui traverse le couvercle du prisme, l’échantillon et le prisme de mesure. Dans ce réfractomètre Brix avec éclairage, il y a un éclairage LED dans le couvercle du prisme. Cela permet de s’affranchir de la lumière ambiante et d’effectuer des mesures à l’extérieur même dans des conditions de faible éclairage. La graduation est adaptée à l’éclairage LED. Les mesures dans les sous-sols, les laboratoires, les halls de production ou les ateliers peuvent donc être effectuées avec ce réfractomètre Brix avec éclairage sans qu’il soit nécessaire de vérifier l’échelle pour la lumière artificielle correspondante et de la régler à nouveau si nécessaire. La lumière LED est diffractée au point de transition entre l’échantillon liquide et le prisme de mesure et est dirigée par une lentille sur un disque avec une échelle de mesure. L’indice de réfraction du liquide examiné détermine l’angle selon lequel la lumière du prisme de mesure atteint la lentille. L’angle de réfraction de la lumière détermine les zones de l’échelle de mesure qui seront éclairées. La valeur du liquide testé peut être lue sur l’échelle à la limite entre la lumière et l’obscurité. En fonction des composants utilisés, les réfractomètres Brix peuvent être conçus pour différentes plages de mesure. Ce réfractomètre Brix avec éclairage possède une échelle de 0 à 32% Brix et une graduation de 0,2% Brix. Il peut donc être utilisé dans de nombreux domaines et convient également au contrôle de la qualité des auxiliaires techniques tels que les réfrigérants et les lubrifiants. Le contraste de l’affichage de l’échelle peut être ajusté en fonction de l’acuité visuelle de l’utilisateur en tournant l’oculaire. La précision du réfractomètre Brix avec éclairage peut être vérifiée avec de l’eau distillée et des liquides d’étalonnage spéciaux. Si la ligne de démarcation sur l’échelle n’indique pas 0% Brix avec l’eau distillée et la valeur indiquée avec le liquide de calibrage, l’affichage peut être corrigé à l’aide d’une vis de réglage. La vis de réglage se trouve sur la partie supérieure de l’instrument, près du support du couvercle du prisme. Un tournevis approprié est fourni dans le coffret de l’appareil. Une pipette et un chiffon de nettoyage ont également leur place dans la mallette pratique qui protège le réfractomètre Brix contre les salissures et les dommages accidentels. Les échelles des réfractomètres Brix avec éclairage sont conçues pour une température de 20 ° C, car l’indice de réfraction d’un matériau dépend de la température. Il faut donc s’assurer que l’appareil de mesure et l’échantillon sont à la même température lors de la mesure. Comme la température ambiante à laquelle l’appareil s’adapte n’est pas constamment de 20 °C dans de nombreux lieux de mesure, une compensation de température intégrée facilite le travail. Pour les réfractomètres Brix analogiques, on utilise par exemple - comme dans les thermomètres - des bandes bimétalliques. En se déformant en fonction de la température, elles déplacent la position du disque gradué, de sorte que la même valeur Brix est toujours affichée pour un échantillon, indépendamment de la température. Sans cette compensation automatique de la température, souvent abrégée en ATC dans les spécifications de l’instrument, il faudrait soit réétalonner en permanence à la température correspondante, soit mesurer en plus la température et corriger la valeur Brix mesurée en fonction de la valeur valable à 20 °C.
