Fischer Metallrahmendübel F 10 M 92 088672
Artikelnummer: T-349794
52,35 € (inkl. 19% MwSt., zzgl. Versand)
43,99 € (exkl. gesetzl. MwSt., zzgl. Versand)
(0,52 € / Stück)
135,90 € UVP
Auf Lager,versandfertig innerhalb 24h
Paket
Produktvarianten
| Artikelnummer: | Name: | SKU Hersteller: | ||
|---|---|---|---|---|
|
T-348745 | Fensterrahmendübel F 10 M 182 B (6) | 049147 | |
|
T-348746 | Fensterrahmendübel F 10 M 202 B (6) | 049148 | |
|
T-349219 | Metallrahmendübel F 10 M 202 | 061064 | |
|
T-349793 | Metallrahmendübel F 10 M 72 | 088670 | |
|
T-349795 | Metallrahmendübel F 10 M 112 | 088674 | |
|
T-349796 | Metallrahmendübel F 10 M 132 | 088676 | |
|
T-349797 | Metallrahmendübel F 10 M 152 | 088678 | |
|
T-349798 | Metallrahmendübel F 10 M 182 | 088680 | |
|
T-1572670 | Fensterrahmendübel F 10 M 112 K (6) | 532690 | |
|
T-1572676 | Fensterrahmendübel F 10 M 132 K (6) | 532691 | |
|
T-1572679 | Fensterrahmendübel F 10 M 152 K (6) | 532692 |
doneDer F-M ist geeignet für die Durchsteckmontage.
doneBeim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.
doneBeim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt diese auf und verkeilt sie im Bohrloch. Der Fensterrahmen wird dabei spannungsfrei befestigt.
doneDas max. Anzugsmoment beträgt 5 Nm.
Der fischer Metallrahmendübel F 10 M ist ein Spezialdübel zur spannungsfreien Abstandsmontage von Fenster- und Türrahmen. Dieser besteht aus einer Metallhülse und einer Senkkopfschraube aus galvanisch verzinktem Stahl. Der F 10 M wird zeitsparend in der Durchsteckmontage gesetzt. Beim Anziehen der Schraube wird der Konus in die Dübelhülse gezogen, spreizt auf und verspannt sich gegen die Bohrlochwand. Dadurch wird der Fensterrahmen spannungsfrei in Voll- und Lochbaustoffen befestigt. Der fischer Metallrahmendübel F 10 M ist neben der Befestigung von Fenster- und Türrahmen auch für Kanthölzer geeignet.
Inhalt:
1 Paket á 100 Stück
(0,52 € / Stück)
Versand:
7,90 € Paketversand nach Deutschland | Versandkostenfrei ab 275,00 €
Für Bestellungen unter 70,00 € Bestellwert zzgl. 15,00 € Aufschlag
Lieferung:
Anbieter:
Verkauf durch ToolTeam® und Lieferung durch fischer Deutschland
Zahlungsmethoden:
Rücknahmen:
Sicherheit:
Artikeldaten
Hersteller:
fischer Deutschland Vertriebs GmbH
Zustand:
NEU
Artikelnummer:
T-349794
SKU Hersteller:
088672
GTIN Code (EAN):
4006209886724
Gewicht:
3,71 Kg
Alle Angaben beziehen sich auf Artikel von fischer Deutschland Vertriebs GmbH. Technische und optische Änderungen des Herstellers und Irrtümer vorbehalten.
Produktbeschreibung
- Der Metallrahmendübel F-M erreicht die Feuerwiderstandsdauer F 120. Dies erlaubt die Verwendung in brandschutzrelevanten Anwendungsgebieten.
- Das Funktionsprinzip verhindert das Heranziehen des Fensterrahmens gegen den Untergrund und bewirkt eine spannungsfreie und langlebige Befestigung des Rahmens.
- Die besondere Dübelgeometrie verankert Metall- und Kunststoffprofile zug- und druckfest und ermöglicht einen sicheren Halt des Fensterrahmens.
- Die Abdeckkappen sorgen für eine dezente Abdeckung des Schraubenkopfes.
- Der Dübel mit Senkkopfschrauben für eine spannungsfreie Montage von Fenster- und Türrahmen.
- Antrieb: PZ3 Bohrernenndurchmesser: 10 [mm] Brandschutz relevant: Ja Dübellänge: 92 [mm] Effektive Verankerungstiefe: 30 [mm] Abstandsmontage: Ja Durchsteckmontage: Ja Vorsteckmontage: Nein Antrieb: Kreuzschlitz PZ Ausführung: Mit Schraube Kopfvariante: Senkkopf Feuerwiderstandsklasse: R120 Kopf-ø: 13 [mm] Max. Dicke des Anbauteils: 62 [mm] Min. Bohrlochtiefe bei Durchsteckmontage: 110 [mm] Min. Verankerungstiefe: 30 [mm] Schraubenabmessung: M6x105 [mm] Oberflächenschutz: verzinkt Material: Galvanisch verzinkter Stahl Produkttyp: Langschaftdübel
- Brandschutzgeprüft nach R 120: Verwendung in brandschutzrelevanten Anwendungen. Spannungsfreie und langlebige Befestigung des Rahmens. Durchgehendes Gewinde verhindert Heranziehen des Rahmens. Verwendung für alle Voll- und Lochbaustoffe reduziert Komplexität. Zug- und druckfeste Verankerung von Metall- und Kunststoffprofilen. Mit Senkkopfschraube.
Zusätzliche Information
Antrieb:
PZ3|Kreuzschlitz PZ
Bohrernenndurchmesser (mm):
10 mm
Breite (mm):
90,00
Dübellänge (mm):
92 mm
Effektive Verankerungstiefe (mm):
30 mm
Länge (mm):
230,00
Max. Dicke des Anbauteils (mm):
62 mm
Min. Bohrlochtiefe bei Durchsteckmontage (mm):
110 mm
ETIM:
EC000089
Höhe (mm):
90,00
Anwendung:
BetonHochlochziegel Hohlblock aus Leichtbeton Kalksandlochstein Kalksandvollstein Porenbeton Vollstein aus Leichtbeton Vollziegel
Relevante Schlagwörter

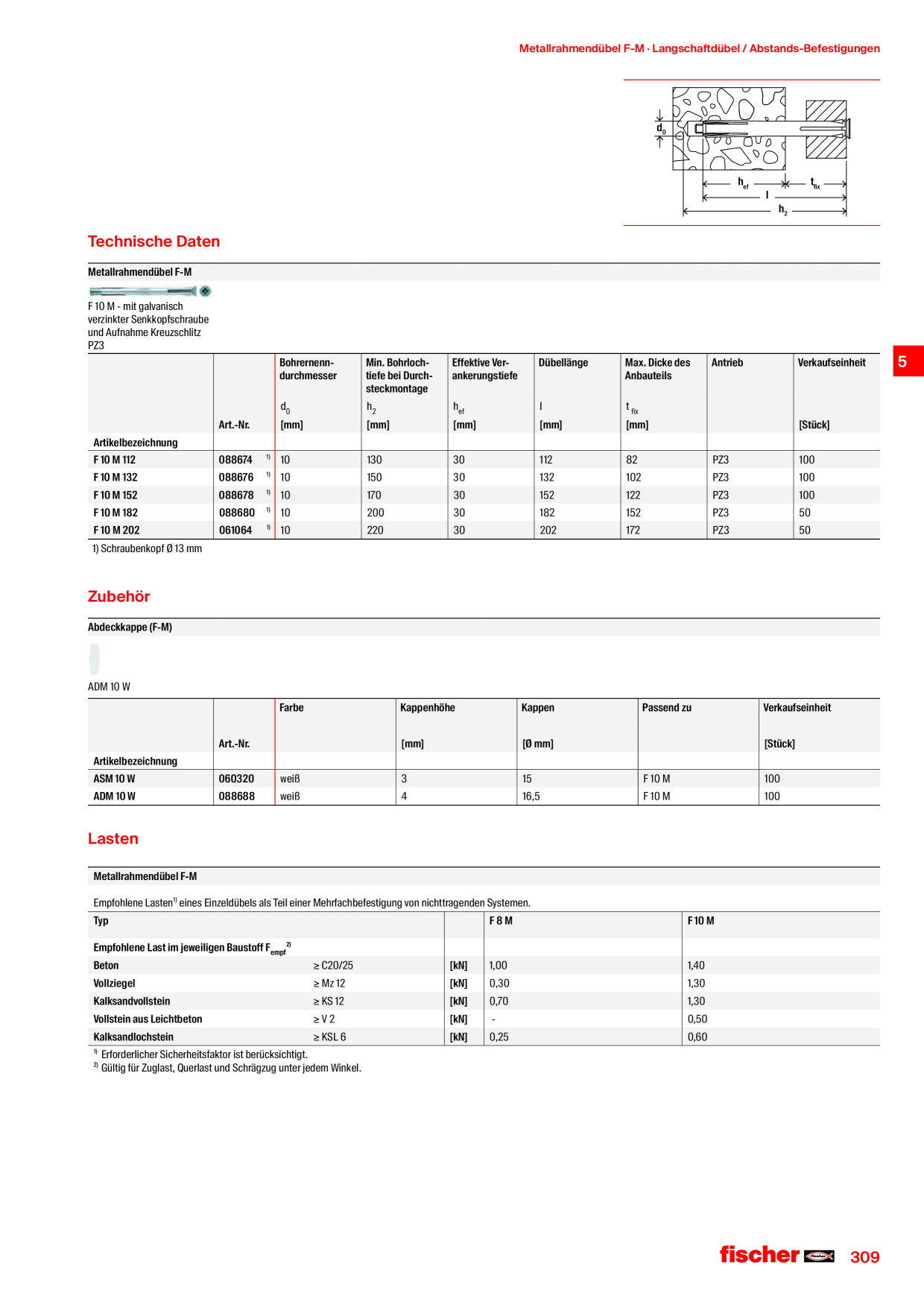

Komplette Kataloge
