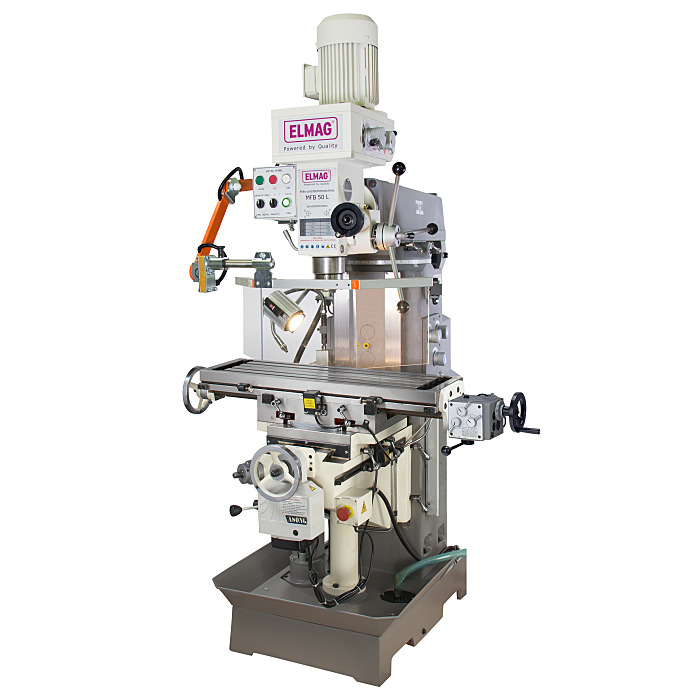

ELMAG Převodovka pro frézovací a vrtací stroj 82131
SKU: T-496645
Ukončená položka
doneMFB 50 L
doneModel MFB 50 LRPřipraveno k provozu: včetně olejové náplně, odkonzervováno (odmaštěno), kompletně smontováno a proveden zkušební provoz.
doneModel MFB 50 LRPřipraveno k provozu: včetně olejové náplně, odkonzervováno (odmaštěno), kompletně smontováno a proveden zkušební provoz.
Vrtací a frézovací stroje
Údaje o výrobku
Výrobce:
ELMAG
Stav:
Nový
SKU:
T-496645
SKU výrobce:
82131
GTIN kód (EAN):
9004853821318
Hmotnost:
670,00 Kg
Všechny informace týkající se produktů od ELMAG. Technické a optické úpravy výrobce a chyby vyhrazeny.
This page has been machine-translated, the original german version can be found here, please also note the Zřeknutí se odpovědnosti za překlad.
Popis výrobku
- Převodovka Elmag pro frézovací a vrtací stroje, číslo výrobce Elmag: 82131
- Super: X- / Y-osy plynulé, rychlý posuv
- Frézovací kapacita ø 100 / 40 mm
- Kubatura 800 x 240 x 356 mm
- Výsuv vřetena 250 - 700 mm
- Posuv stolu 360 x 160 mm
- Výkyvná frézovací hlava +- 90°
- Motor 2stupňový 1. 500 W / 850 W, 400 V
- 8 rychlostí 115 - 1. 750 ot/min
- Pravé a levé otáčení
- Přesný mikroposuv
- Frézovací vřeteno s přesným ložiskem
- Utahovací vřeteno pro vysokou bezpečnost
- Kryt frézovacího vřetena
- Stupnice hloubky vrtání a doraz
- Hladký chod, přesný křížový stůl s T-drážkami a kanálem pro chladicí kapalinu
- Osa X a Y s plynulým posuvem a rychlým posuvem
- Integrovaný systém chladicí kapaliny s návratem, nádrž v podstavci stroje
- Halogenové osvětlení frézovacího stolu
- Tlačítko nouzového zastavení / uvolnění nulového napětí
- MFB 50 L, model MFB 50 LRPřipraveno k provozu: vč. Olejové náplně, odkonzervované (odmaštěné), kompletně smontované a s provedeným zkušebním provozem
- TB 125 Vario - klein ganz groß, Das aus Gussmodulen aufgebaute, robuste Modell MFB 50 L bietet hohe
Stabilität und Flexibilität für eine intensive Nutzung im metallverarbei-
tenden Gewerbe, Maschinen- und Werkzeugbau.
Die Maschine ist mit einem höhenverstellbaren Koordinaten-Kreuztisch
ausgestattet. Begrenzbare, stufenlose Antreibe der X- und Y-Achsen
eröffnen viele Möglichkeiten für eine serielle, halbautomatische Be-
arbeitung von Werkstücken.
Hervorzuheben ist ein schwenk- und drehbarer Maschinenkopf mit extra
großer Ausladung, durch den eine Bearbeitung von langen oder sperri-
gen, auch extern gespannten Werkstücken ermöglicht wird.
Die Bedienung der MFB 50 L ist einfach und rasch erlernbar. Eine ein-
zigartige Präzision und rationelles Handling wird mit der optional
erhältlichen, digitalen Positionsanzeige von SINO erreicht. - Schnellspannbohrfutter B16, 1 - 16 mm
Kegeldorn ISO 40 / B 18, IG M16
Anzugsspindel M16
Werkzeugsatz
Bedienungsanleitung / CE
Dodatečné informace
Vrtací výkon v oceli (mm):
50mm
Rozsah otáček 1 (UpM):
115 - 875UpM
Rozsah otáček 2 (UpM):
230 - 1.750UpM
Otáčky stupně ():
8
Rychlý chod X/Y ():
Ja
Frézovací hlava otočná ():
± 90°
Frézovací hlava Rozsah otáčení (°):
± 90 °
Fräsleistung Planfräser (mm):
100mm
Fräsleistung Schaftfräser (mm):
40mm
Frézovaná plocha (mm):
800 x 240mm
Frézovací zdvih (mm):
296mm
Výkon závitu:
M24
Výška (mm):
2.080mm
Kubatura (mm):
800 x 240 x 356mm
Chladicí čerpadlo (W):
40W
Délka x Šířka (mm):
1.110 x 1.110mm
Výkon motoru (W):
(2-stufig) 1.500 / 850W
Připojení k síti (V/Hz):
400 / 50 - 60V/Hz
Pinolenový odstup stolu min./max. (mm):
60 - 356mm
Pinolenový hub (mm):
120mm
Spindelaufnahme (Drehspindel) ():
ISO 40
Výška vinutí (mm):
250 - 700mm
Délka stolu X x Y (mm):
360 x 160mm
T-drážka, šířka (mm):
14mm
Posuvný pohon X/Y (W):
200W
Posuvné stupně X/Y ():
stufenlos
