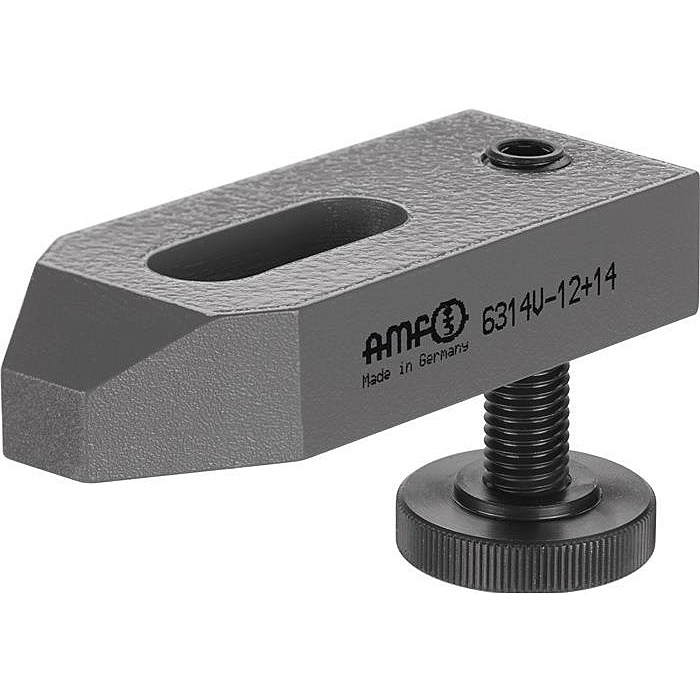

AMF Upínací rameno č. 6314V pro T-drážku 20+22mm upínání v.16-105mm AMF 70847
SKU: T-1163473
78,75 € (vč. 19% daň, Bez dopravy)
66,18 € (bez DPH, Bez dopravy)
90,39 € Výrobcem doporučená malobchodní cena.
Dodací lhůta na vyžádání, již není skladem
Kus
Product variants
| SKU: | Název: | SKU výrobce: | ||
|---|---|---|---|---|
|
T-1163468 | Upínací rameno č. 6314V pro T-drážku 12+14mm upínání v.10-47mm AMF | 70193 | |
|
T-1163469 | Upínací rameno č. 6314V pro T-drážku 12+14mm upínání v.10-92mm AMF | 70821 | |
|
T-1163470 | Upínací rameno č. 6314V pro T-drážku 16+18mm upínání v.13-52mm AMF | 70219 | |
|
T-1163471 | Upínací rameno č. 6314V pro T-drážku 16+18mm upínání v.13-87mm AMF | 70839 | |
|
T-1163472 | Upínací rameno č. 6314V pro T-drážku 20+22mm upínání v.16-65mm AMF | 70201 | |
|
T-1163474 | Upínací rameno č. 6314V pro T-drážku 24+28mm upínání v.20-83mm AMF | 70151 | |
|
T-1163475 | Upínací rameno č. 6314V pro T-drážku 24+28mm upínání v.20-133mm AMF | 70854 | |
|
T-1163476 | Upínací rameno č. 6314V pro T-drážku 24+28mm upínání v.20-80mm AMF | 373928 | |
|
T-1163477 | Upínací rameno č. 6314V pro T-drážku 24+28mm upínání v.20-130mm AMF | 373936 | |
|
T-1163478 | Upínací rameno č. 6314V pro T-drážku 36mm upínání v.24-150mm AMF | 374405 | |
|
T-1163479 | Upínací rameno č. 6314V pro T-drážku 42mm upínání v.24-150mm AMF | 374439 |
doneUpínací rameno č. 6314V
doneUpínací výška 16 - 105 mm
donepro T-drážku 20 + 22 mm
donepro T-drážku 20 + 22 mm
zkosené - s nastavitelným opěrným šroubem - lakovaná tepelně zpracovaná ocel
Obsah:
1 Kus
Doprava:
12,90 € DPD do Česká republika | Doprava zdarma od 400,00 €
Dodání:
Poskytovatel:
Platební metody:
Vratka:
Bezpečnost:
Údaje o výrobku
Výrobce:
AMF - Andreas Maier GmbH & Co.KG Schloss- u. Werkzeugfabrik
Stav:
Nový
SKU:
T-1163473
SKU výrobce:
70847
GTIN kód (EAN):
4020772070847
Hmotnost:
2,14 Kg
Všechny informace týkající se produktů od AMF - Andreas Maier GmbH & Co.KG Schloss- u. Werkzeugfabrik. Technické a optické úpravy výrobce a chyby vyhrazeny.
This page has been machine-translated, the original german version can be found here, please also note the Zřeknutí se odpovědnosti za překlad.
Popis výrobku
Zkosené - s nastavitelným opěrným šroubem - Kalená ocel, lakované Další technické vlastnosti: - Šířka: 60 mm - Délka: 160 mm - A: 30 mm - B1: 22 mm - B2: 60 mm - E2: 60 mm - D: M20 - E1: 30 mm - Hmotnost: 2230 g - D: 160 mm - Tloušťka: 30 mm - LS: 109 mm - Šířka drážky: 22 mm - H: 16 - 105 mm Poznámka: Rozměr h = závisí na hloubce drážky podle DIN 650 a délce zašroubování matice. Upínací železa bez upínacího šroubu jsou k dispozici ve velikostech 12 a 14, 16 a 18 a 20 a 22 mm.
- pro T-drážku: 20 + 22 mm
- pro upínací šroub: M20, M22
- výška upnutí: 16 - 105 mm
- model: č. 6314V
- konstrukce: zkosená
- délka drážky: 60 mm
- značka: AMF
